汽车电子可靠性测试认证规范AEC-Q100全面解析

Automotive Electronics Council(AEC)中文名称为汽车电子协会，缩写为AEC，最初是由美国三大汽车制造商(克莱斯勒，福特和通用汽车)在1994年共同创立的非营利组织，创立的目的是建立通用的汽车零件认证和质量体系标准，以确保汽车零部件能够在汽车的各种复杂环境下稳定工作。

自成立以来，AEC由两个委员会组成：质量体系委员会和组件技术委员会；其中质量体系委员会已经不再正式运营，全部转为参考IATF16949；组件技术委员会是制定可靠高质量电子零部件标准的标准化机构，符合这些规范的零部件适用于严苛的汽车环境，无需额外进行零部件级认证测试。

如今，AEC组件技术委员会的成员包括Tier-1供应商，半导体供应商(包括Fabless公司外，还包括如台积电的fab公司)，以及第三方认证公司如TUV 莱茵，UL认证等；值得说明的是，中国公司如地平线，纳芯微，中芯国际等也已经成为了AEC的委员会成员，其中Tier-1和半导体供应商相关公司如下图所示。

AEC-Q包含哪些内容？

“AEC-Q”是汽车电子协会组件技术委员会制定的一系列汽车电子零部件可靠性测试标准的统称。

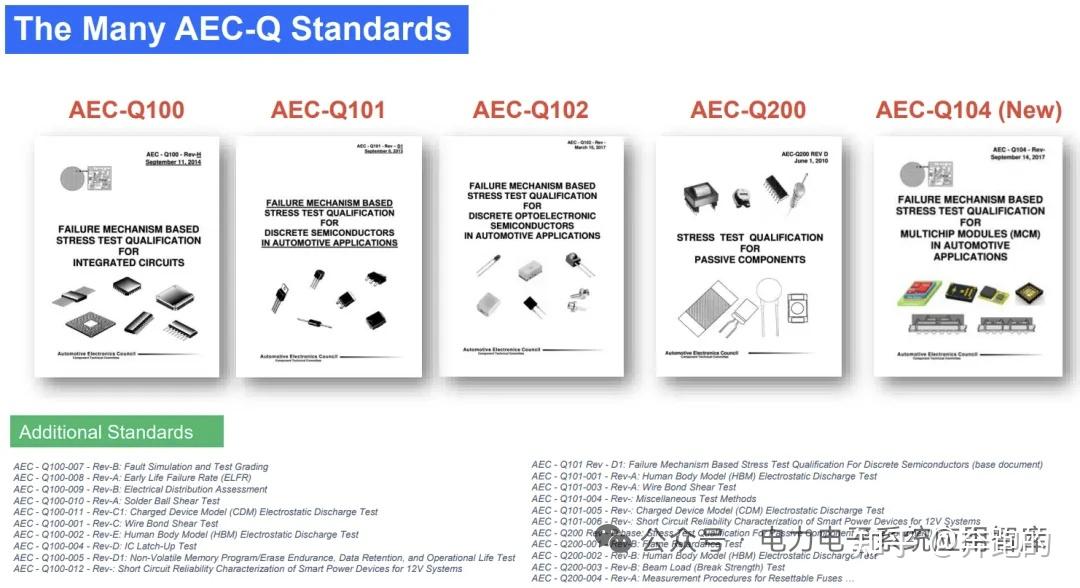

AEC-Q系列标准按照零部件类型划分，如下图所示，主要包括：

AEC-Q100：针对集成电路（IC） 的应力测试标准，涵盖温度循环、湿度、静电放电等测试，最新版本为 2023 年发布的 REV-J

AEC-Q101：适用于分立器件（如二极管、晶体管等），关注其在汽车环境中的可靠性

AEC-Q102：针对离散光电 LED，规范光电器件的测试要求

AEC-Q103：适用于MEMS 传感器，如加速度计、陀螺仪等

AEC-Q104：针对多芯片组件（MCM），评估多芯片集成后的可靠性

AEC-Q200：适用于被动元件（如电阻、电容、电感等），是被动器件进入汽车市场的关键认证标准

市场准入门槛：汽车制造商OEM通常要求零部件和芯片供应商提供AEC-Q认证，这是进入汽车供应链的必要条件

质量背书：通过AEC-Q相关认证可以证明产品符合汽车行业的高可靠性标准，增加客户信任

技术推动：标准会持续随着汽车新技术进行迭代更新，从而倒逼相关供应商提升技术水平

AEC-Q100是AEC的第一个标准，于1994年6月首次发表，现经过了十多年的发展，AEC-Q100已经成为汽车电子系统的通用标准；对于车用芯片来说AEC-Q100也是最常见的应力测试(Stress Test)认证规范。

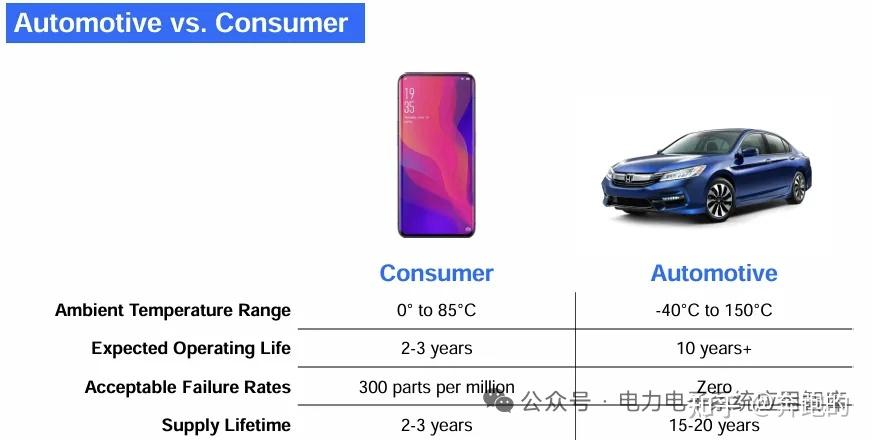

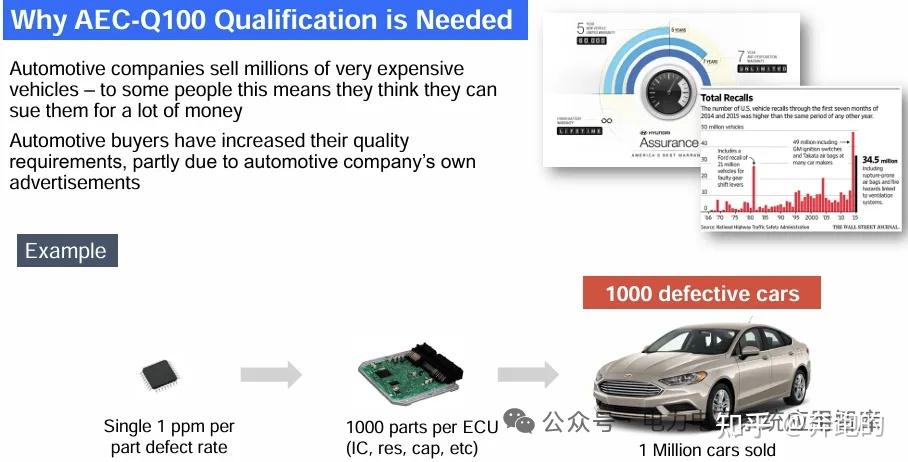

汽车行业被称为工业皇冠上的明珠，因为其大规模批量生产的规模，是其他工业行业不可比拟的；这也就意味着来自于集成电路层面的单一失效，会造成汽车量产后的大批量缺陷车辆，因为缺陷造成的质量索赔等问题会让主机厂对集成电路的质量非常重视。未来应对集成电路的可靠质量，AEC-Q100尤其存在的重要战略意义。

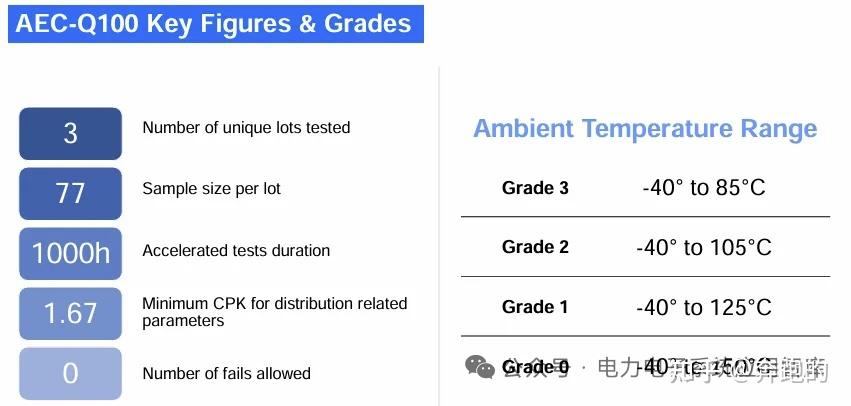

根据器件的工作温度不同，AEC-Q100将集成电路产品分为Grade3(-40℃ to 85℃), Grade2(-40℃ to 105℃), Grade1(-40℃ to 125℃)和Grade0(-40℃ to 150℃)四个等级，不同Grade等级产品的制造要依赖于半导体工艺平台的技术能力，同时还需要在温度等级和成本之间进行权衡，比如为了提高工作温度，芯片面积增大造成的晶圆成本增加，或者采用铜基(非铝基)的后端工艺造成的成本增加等。

AEC-Q100 将测试项目按产品使用环境和可靠性要求划分为多个群组，主要包括以下几类：

https://u.wechat.com/ED8YmpC1XMzx5LbzQ4zsfyM (二维码自动识别)

AEC - Q100 标准规范了 7 大类别共 41 项测试，如下面几张图所示：

https://u.wechat.com/ED8YmpC1XMzx5LbzQ4zsfyM (二维码自动识别)

https://u.wechat.com/ED8YmpC1XMzx5LbzQ4zsfyM (二维码自动识别)

https://u.wechat.com/ED8YmpC1XMzx5LbzQ4zsfyM (二维码自动识别)

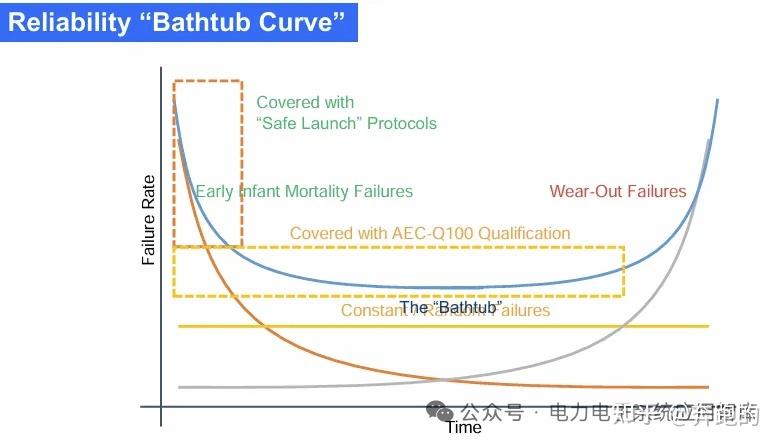

浴盆曲线是指产品故障随时间变化的曲线，分为早期失效期(Early Failure Period)，随机失效期(constant/Random Failures period)和耗损失效期(Wear-Out Failures period)，如下图所示：

通过早期筛选测试（如 TC、HAST）削平浴盆曲线左峰：降低早期故障率，确保元器件交付时已剔除明显缺陷；

通过长期可靠性测试（如 HTOL、振动）延长随机失效期：使产品在汽车生命周期内维持低故障率；

通过加速老化测试（如 EM、PC）推迟耗损失效期到来：确保芯片寿命与汽车设计寿命（如 15 年）匹配。

这种 “基于失效机理的测试设计” 使 AEC-Q100 成为汽车电子可靠性的核心标准，从理论和实践上保障了车载芯片在复杂环境中的长周期稳定运行。

AEC-Q 系列标准是汽车电子领域的 “可靠性基石”，其覆盖范围从芯片到被动元件，贯穿设计、制造到测试的全流程。对于厂商而言，通过 AEC-Q 认证是进入汽车市场的 “通行证”，而对于行业而言，该标准体系推动了汽车电子技术的规范化与创新发展。
